Low-Chlorine Epoxy Resins

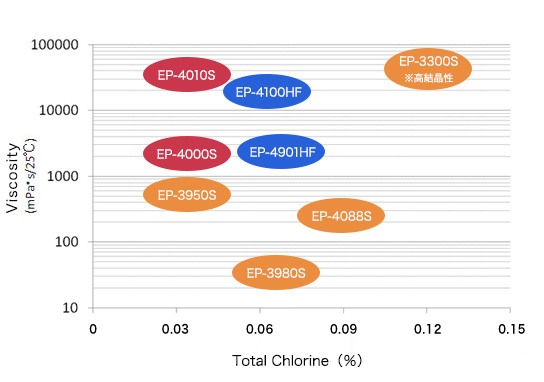

Characteristics of Low-Chlorine Epoxy Resins

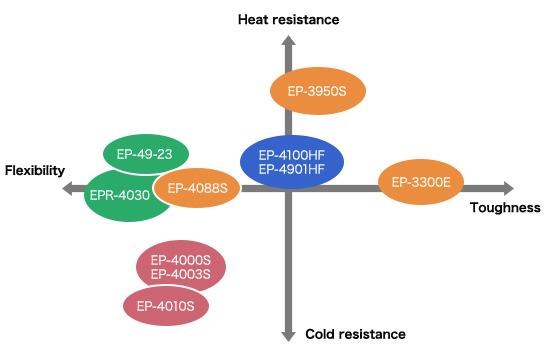

Characteristics of of Special Epoxy Resin Products
Characteristics of Low-Chlorine Epoxy Resin Product
ADEKA RESIN EP series （Bisphenol Type）
Glade List
| PRODUTCS NAME ADEKA RESIN |
STRUCTURE | EPOXY EQUIVAL ENT （g/ep） |
VISCOSITY （mPa・s/25℃） |
SAPONIFIABLE CHLORINE（%） | TOTAL CHLORINE （%） |
COLOR （G, max） |
CHARACTERISTICS |
|---|---|---|---|---|---|---|---|
| EP-4100HF（※） | BPA type | 182 | 12,000 | 0.01 | 0.06 | ＜1 | Low chloriny, low crystallinity |
| EP-4901HF（※） | BPF type | 170 | 2,000 | 0.02 | 0.07 | ＜2 | Low viscosity, low crystallinity |
※ Mutagenic substance
ADEKA RESIN EP series （Special Type）
Glade List
| PRODUTCS NAME ADEKA RESIN |
STRUCTURE | EPOXY EQUIVAL ENT （g/ep） |
VISCOSITY （mPa・s/25℃） |
SAPONIFIABLE CHLORINE（%） | TOTAL CHLORINE （%） |
COLOR （G, max） |
CHARACTERISTICS |
|---|---|---|---|---|---|---|---|
| EP-4000S | BPA-PO type | 260 | 1,800 | 0.02 | 0.3 | ＜2 | Low viscosity, low stress |
| EP-4000L | BPA-PO type | 255 | 2,000 | 0.01 | 0.03 | ＜2 | Low chlorined EP-4000S products |
| EP-4003S | BPA-PO type | 470 | 1,600 | 0.03 | 0.18 | ＜2 | Low viscosity, low stress |
| EP-4010S | BPA-PO type | 350 | 50,000 | 0.02 | 0.3 | ＜2 | Low stress, flexibility |
| EP-4010L | BPA-PO type | 350 | 50,000 | 0.01 | 0.03 | ＜2 | Low chlorined EP-4010S products |
| EP-4088S | DCPDM type | 170 | 230 | 0.03 | 0.3 | ＜2 | High adhesion, low viscosity |
| EP-4088L | DCPDM type | 165 | 230 | 0.01 | 0.09 | ＜1 | Low chlorined EP-4088S products |
| EP-3300E （※1） |
High reaction type | 185 | 5,000 （50℃） |
0.02 | 0.2 | ＜3 | High reactivity |
| EP-3300S （※1） |
High reaction type | 165 | 1700 （80℃） |
0.01 | 0.12 | ＜1 | Low chlorined EP-3300E products |
| EP-3950S | Glycidylamine type resins | 95 | 650 | 0.01 | 0.12 | ＜1 | High Tg, low viscosity |
| EP-3950L | Glycidylamine type resins | 95 | 650 | 0.01 | 0.03 | ＜1 | Low chlorined EP-3950S products |
| EP-3980S | Glycidylamine type resins | 115 | 30 | 0.01 | 0.07 | ＜1 | Low viscosity |
※1 Low-volume new substance content
ADEKA RESIN EPR,EP series （Modified Type）
Glade List
| PRODUTCS NAME ADEKA RESIN |
STRUCTURE | EPOXY EQUIVAL ENT （g/ep） |
VISCOSITY （mPa・s/25℃） |
SAPONIFIABLE CHLORINE（%） | TOTAL CHLORINE （%） |
COLOR （G, max） |
CHARACTERISTICS |
|---|---|---|---|---|---|---|---|
| EPR-4030 （※） | NBR modified type | 365 | 60,000 （50℃） |
0.01 | 0.1 | ＜3 | High adhesion |
| EP-49-23 （※） | chelate modified type | 175 | 2,700 | 0.01 | 0.18 | ＜3 | High adhesion |
※Mutagenic substance
ADEKA GLYCIROL ED series （Diluents）
Glade List
1) Monofunctional reaction type
| PRODUTCS NAME ADEKA GLYCIROL |
STRUCTURE | EPOXY EQUIVAL ENT （g/ep） |
SAPONIFIABLE CHLORINE（%） | TOTAL CHLORINE （%） |
VISCOSITY （mPa・s/25℃） |
SPECIFIC GRAVITY （at 25℃） |
COLOR （G,max） |
|---|---|---|---|---|---|---|---|
| ED-509S |  |
206 | 0.01 | 0.02 | 20 | 1.03 | 1 |
※Mutagenic substance
2) Difunctional reaction type
| PRODUTCS NAME ADEKA GLYCIROL |
STRUCTURE | EPOXY EQUIVAL ENT （g/ep） |
SAPONIFIABLE CHLORINE（%） | TOTAL CHLORINE （%） |
VISCOSITY （mPa・s/25℃） |
SPECIFIC GRAVITY （at 25℃） |
COLOR （G,max） |
|---|---|---|---|---|---|---|---|
| ED-503G |  |
135 | 0.05 | 0.3 | 15 | 1.08 | 1 |
※SNUR substances
ADEKA HARDENER EH series（Latent Hardener）

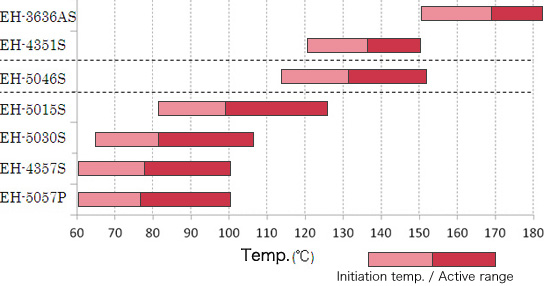

The Reaction Temperature Range with Epoxy Resins
Glade List
1 ) Dicyandiamide types
| PRODUTCS NAME ADEKA HARDENER |
MELTING POINT （℃） |
PER HUNDRED RESIN PHR （※） |
PARTICLE SIZE （μm） |
GELATION TIME | CHARACTERISTICS |
|---|---|---|---|---|---|
| EH-3636AS | 210 | 5-10 | 5（d50） | 30min /180℃ | DICY |
| EH-4351S | 190 | 5-10 | 5（d50） | 2min /150℃ | DICY type rapid curing |
※ Polymerization rate per 100 of ADEKA RESIN EP-4100HF
2 ) Imidazole types
| PRODUTCS NAME ADEKA HARDENER |
MELTING POINT （℃） |
PER HUNDRED RESIN PHR（※1） |
PARTICLE SIZE （μm） |
GELATION TIME | CHARACTERISTICS |
|---|---|---|---|---|---|
| EH-5011S | 100-110 | 20-25 | 5（d50） | 5min/100℃ | DICY catalyst, rapid curing |
| EH-5046S | 120-125 | 20-25 | 5（d50） | 40sec /150℃ | Rapid curing at high temperature, high adhesion, high Tg |
※ Weight ratio with respect to 100 parts of BPA type epoxy resin ADEKA RESINE EP-4100HF
3 ) Polyamine types
| PRODUTCS NAME ADEKA HARDENER |
MELTING POINT （℃） |
PER HUNDRED RESIN PHR （※） |
PARTICLE SIZE （μm） |
TOTAL CHLORINE （%） |
GELATION TIME （min.） |
CHARACTERISTICS |
|---|---|---|---|---|---|---|
| EH-5015S | 85-105 | 20-40 | 5（d50） | 0.1 | 15/100℃ | High versatility, low blended amount (parts by mass) |
| EH-5030S | 70-80 | 40-50 | 5（d50） | 0.07 | 5/80℃ | Rapid curing at low temperature, low outgassing |
| EH-4357S | 80-90 | 75-85 | 5（d50） | 0.07 | 3/80℃ | Low temperature rapid cure, high reliability |
| EH-5057P | 75-85 | 50-60 | 5（d50） | 0.02 | 3/80℃ | Low chlorine product of EH-4357 |
| EH-5057PK | 75-85 | 50-60 | 2（d50） 4.5（d100） |
0.02 | 3/80℃ | Pulverized product of EH-5057P |
※ Weight ratio with respect to 100 parts of BPA type epoxy resin ADEKA RESINE EP-4100HF
4 ) Modified aromatic amine types
| PRODUTCS NAME ADEKA HARDENER |
VISCOSITY （mPa・s/25℃） |
PER HUNDRED RESIN PHR（※） |
Amine number （mgKOH/g） |
SPECIFIC GRAVITY （at 25℃） |
ACTIVE HYDROGEN EQUIVALENT （g/eq）（℃） |
CHARACTERISTICS |
|---|---|---|---|---|---|---|
| EH-105L | 900 | 30-32 | 370 | 1.13 | 10 | Low viscosity, long pot life |
※ Weight ratio with respect to 100 parts of BPA type epoxy resin ADEKA RESINE EP-4100HF
